Несмотря на то, что всегда можно зарядить разные мобильные устройства через адаптеры от 12 Вольт гнезда прикуривателя, я решил для большей эстетичности внешнего вида сделать встроенную точку USB питания в своем автомобиле. Это довольно легкий процесс и не требует специальных знаний в радиоэлектронике. Частенько с братом ездим на охоту, и как хорошо выручает зарядка в автомобиле, вот бы ещё тепловизор купить Quantum XD50S было бы вообще классно.
Вам необходимо всего лишь купить зарядное устройства для мобильников питающийся от 12 Вольт. Но если у вас есть схемы таких зарядников, то можете и собирать сами.

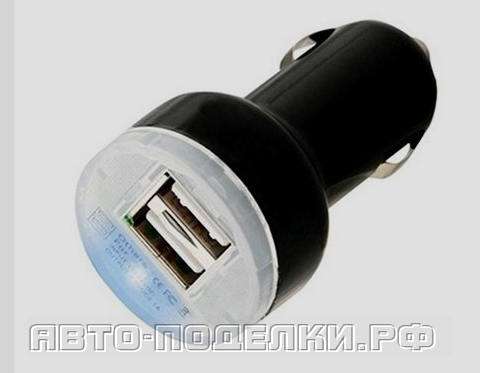

это я такой покупал зарядник в магазине.

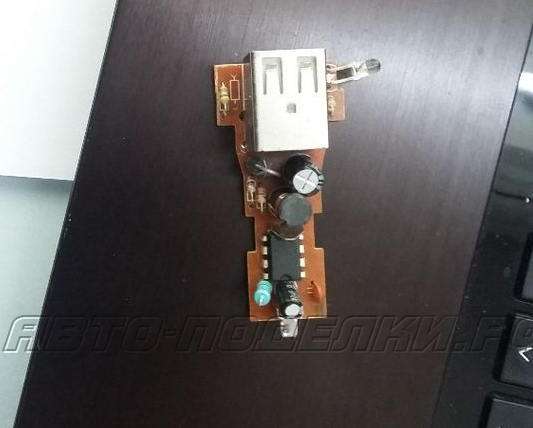

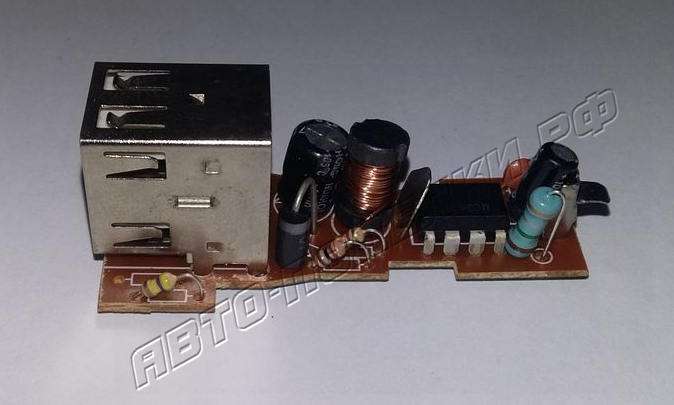

И так я демонтировал 12-вольтовый автомобильный зарядник который имеет 2 USB порта (1 Ампер и 2.1 ампер) для подключения мобильников, планшетов, плееров и т.д. Зарядник был в пластиковом корпусе, который в дальнейшем необходимо снять.
Затем я вырезал кусок пластика из крышки по размеру отверстия, в котором будет установлена плата. В крышке вырезал прямоугольное отверстие по размеру USB портов и еще один для светодиода (взял светодиод синего цвета)…………………………………………
С наружной стороны приклеил всю поверхность 3D карбоном, это только для красоты,вы можете использовать другой материал.

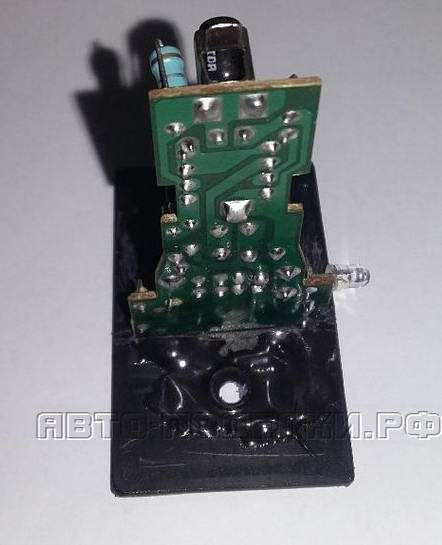

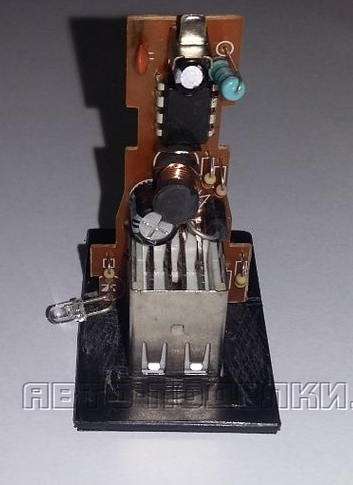

Далее зафиксировал печатную плату за крышкой. Результат показан на фото.

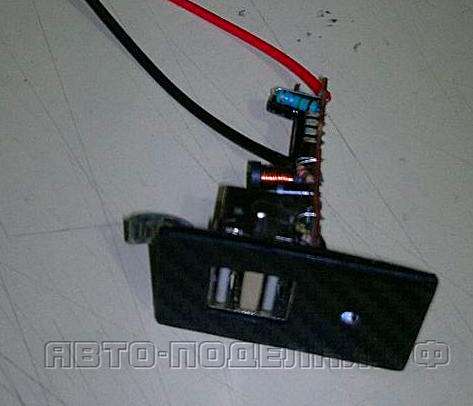

После этого я припаял провода к плате. Эти провода надо будет присоединить к разъему прикуривателя автомобиля.
Кроме того, я приделал металлические клипсы к обратной стороне крышки для удобной фиксации в автомобиле.
Вот и окончательный вид перед установкой………………………….

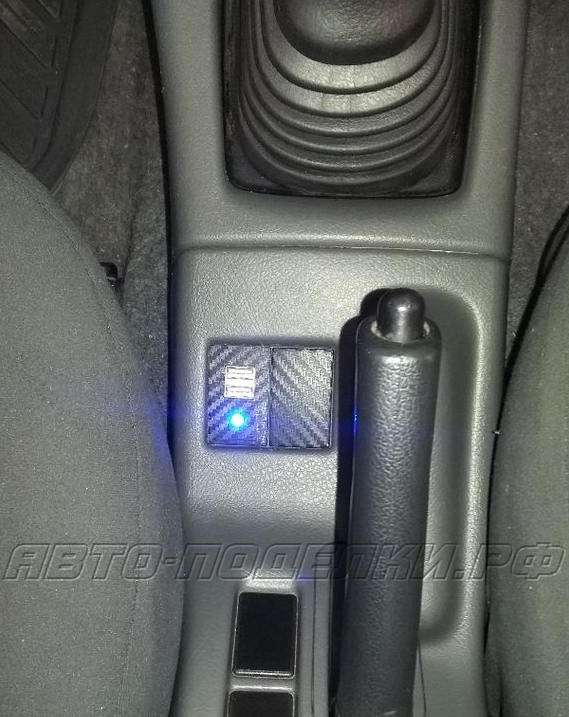

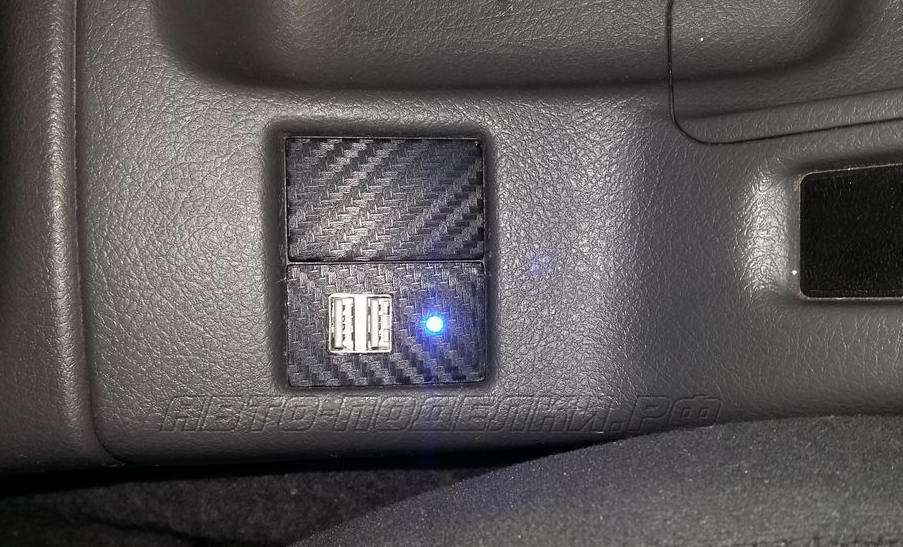

После установки разъема USB питания в консоль имеем такой окончательный вид……………………………..
Неплохо получилось, мне нравится, думаю, что кому-нибудь данная статья поможет сделать данный девайс у себя в автомобиле. Всем удачи и ровных дорог……………………………………..
