Один знакомый попросил сделать ему подсветку приборной панели, но получилось, что ночью светит слишком ярко, а регулятора яркости в машине нет, поэтому пришлось делать его самому с помощью микросхемы NE555,

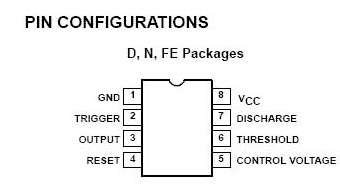

Расположение выводов микросхемы NE555

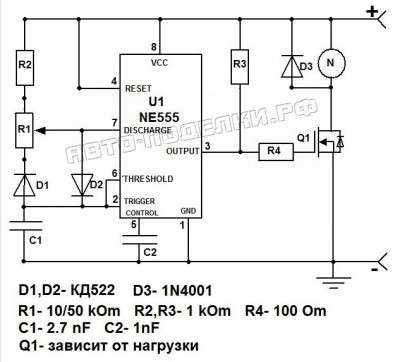

Схема ШИМ регулятора

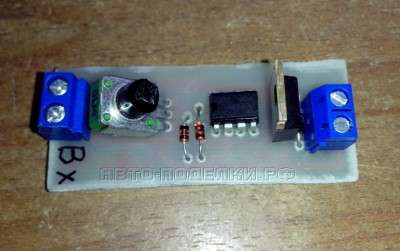

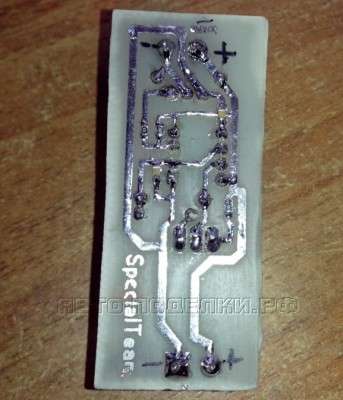

По схеме изготовил плату
При установке в автомобиль, регулировочный резистор будет выведен на панель.
Регулятор можно использовать не только для подсветки, я подключал вентилятор 12 Вольтовый, и управлял скоростью вращения.
Печатная плата: NE555.lay
Автор; Касаткин Сергей
