Установление индикаторов включенных передач на МКПП своими руками. С помощью индикаторов включенных передач можно определить, какая стоит позиция на механической коробке. Особенно это необходимо новичкам. Ниже представлен фотоотчет о самостоятельной установке этого устройства.
Составляющими устройства являются индикатор передачи, блоки распределительный и регулирующий работу ДХО. Вот видео о работе:
Пошаговая установка:
Как изготовить устройство
Двусторонняя схема, набранная на ПК, распечатывается на бумаге с глянцем.

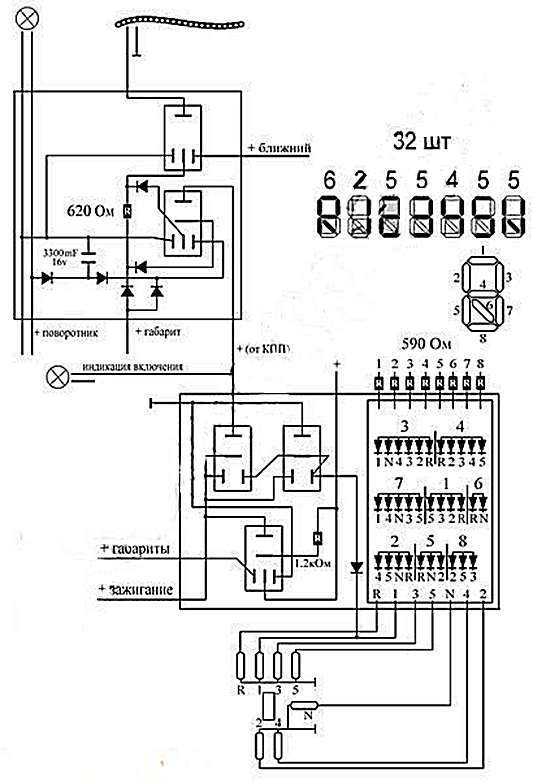

После этого схему переводят на кусок текстолита, используя утюг. Основу платы вытравливают и очищают от краски. Здесь приводят схему создания распределительного блока:

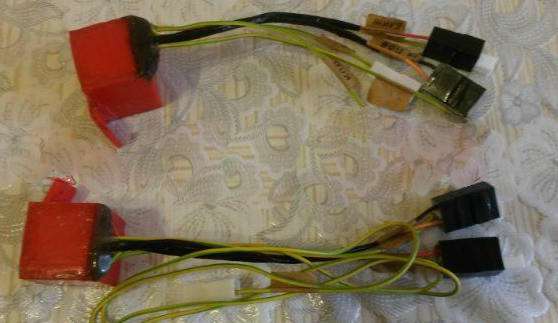

Сборка блока, управляющего ДХО:
В евро панель в виде кнопки помещают индикаторное табло включенной передачи:
Как поставить устройство

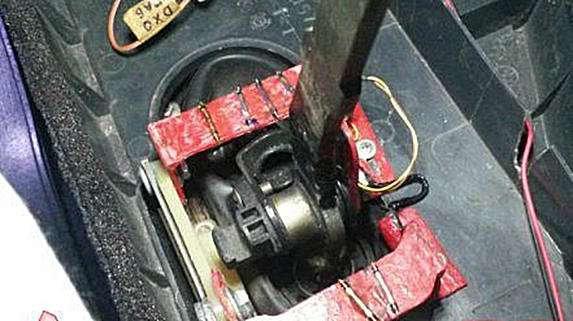

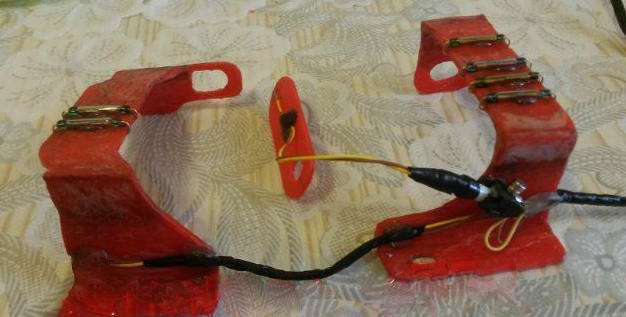

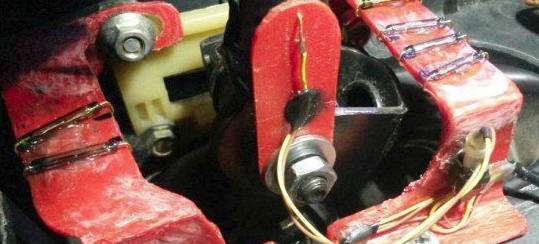

Главное правильно определить место магнитных датчиков (герконов) и датчика нейтрали, чтобы определялась включенная передача на МКПП.

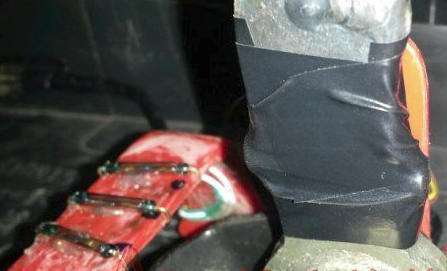

В тоннеле есть место для установки распределительного блока. Его крепят двухсторонним скотчем. После установки датчиков их калибруют около ручки рычага КПП.
Фары поворотника (его «плюс» и «минус») и ближнего света соединены проводами с их блоком управления. Между блоками есть взаимосвязь для управления ДХО. На панели будет располагаться кнопка индикатора.
Подведение итога
Преимуществом такого индикатора является сборка на основе диодного моста, что не требует прошивки и программирования. Такая сборка доступна даже новичкам с минимальным уровнем знаний в электротехнике.
